Digitales Bauen: Fotomontagen mit Drohnenbildern

(Was es dazu braucht)

✅ Entwurf des Architekten in Vectorworks (Modellexport als OBJ)
✅ Import des OBJ nach SketchUp zur Nachbearbeitung und Materialisierung
✅ Import von kubischen Gebäuden (DWG) aus swisstopo.ch als Zielhilfe
✅ Drohnenbilder aus der gewünschten Perspektive

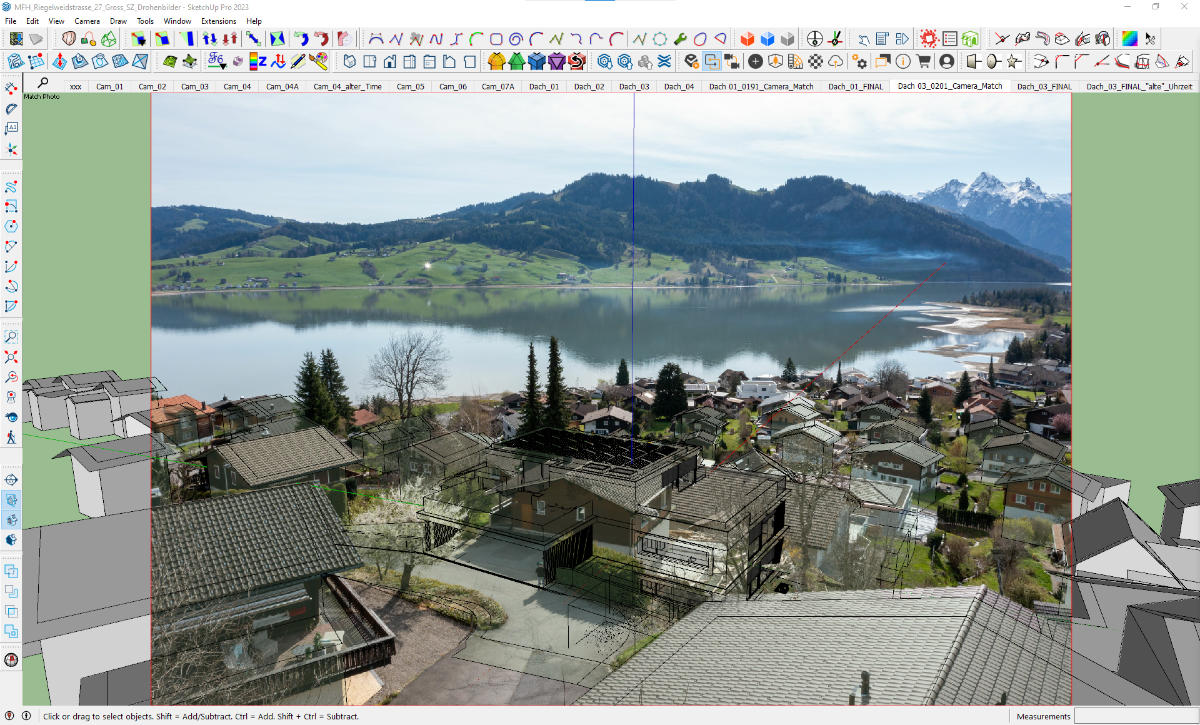

✅ Anpassung der virtuellen Kamera an das Drohnenbild (Camera Match)
✅ Rendering mit Enscape (mit Alpha-Kanal)
✅ Fotomontage in Affinity Photo

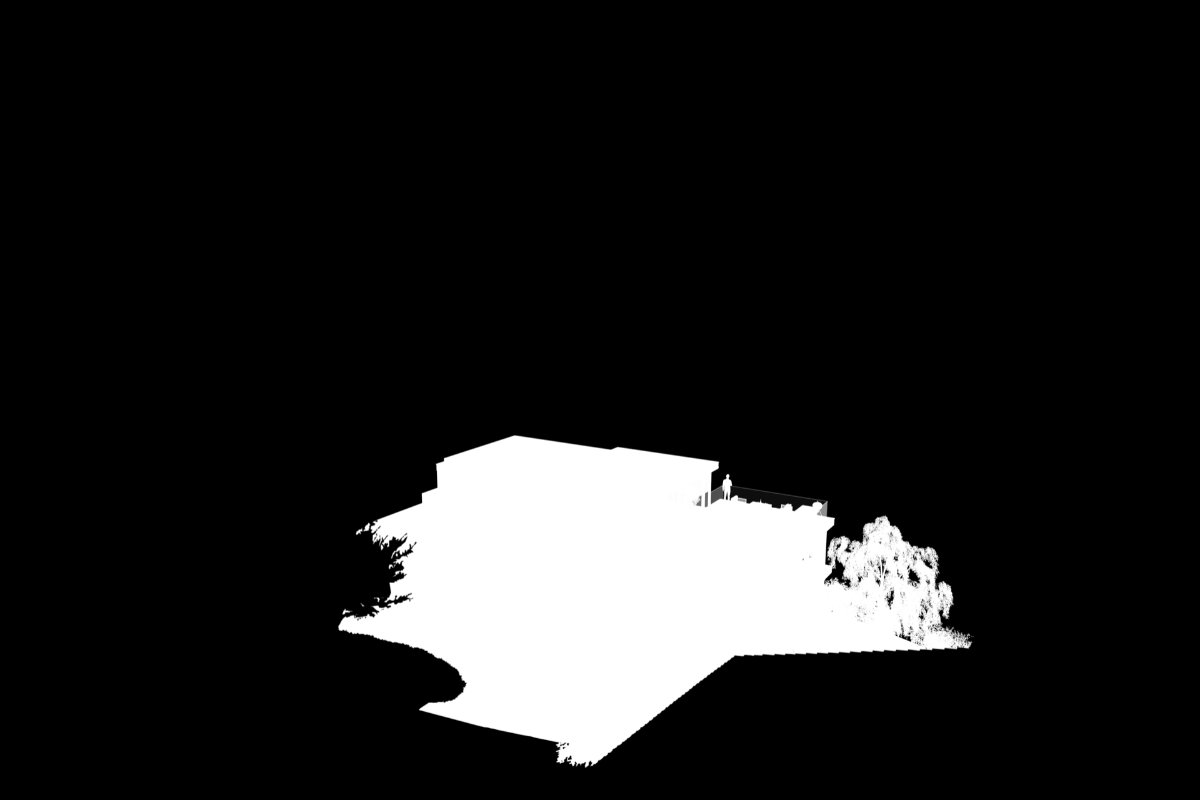

Das Rendering ist an einigen Stellen überlappend und muss zugeschnitten werden. Erreicht wird dieser „Zuschnitt“ über die Arbeit an einer Maske, dem sogenannten Alpha-Kanal. Dieser „sagt“ dem Rendering, wo es sichtbar sein soll (weiss) und wo nicht (schwarz). Es ist eine non-destruktive Arbeitsweise. So können kleine Anpassungen am 3D-Modell neu gerendert und das Rendering erneut importiert werden, ohne dass die ganze Zuschnitt-Arbeit verloren geht.

Ist es nicht eine phantastische Aussicht? Die Wohnungen sind noch zu haben…

In äusserst angenehmer Zusammenarbeit mit:

Hansjörg Betschart (Architekt)
Andi Keller (Fotograf)
