Der früher häufig verwendete Begriff „Level of Detail“ (LOD) wurde mittlerweile durch die beiden aussagekräftigeren Begriffe „Level of Geometry“ und „Level of Information“ ersetzt.
Es wird unterschieden zwischen der Komplexität der Geometrie und deren Informationsgehalt. Die beiden Beispiele sollen dies illustrieren:
Bild 1 zeigt ein einfaches Volumenmodell einer Lüftungsanlage. Es besteht aus einem einzigen Quader mit 6 Polygonen. Allerdings wurden diesem Element zahlreiche lüftungstechnisch relevante Informationen angehängt.
LOG tief, LOI hoch

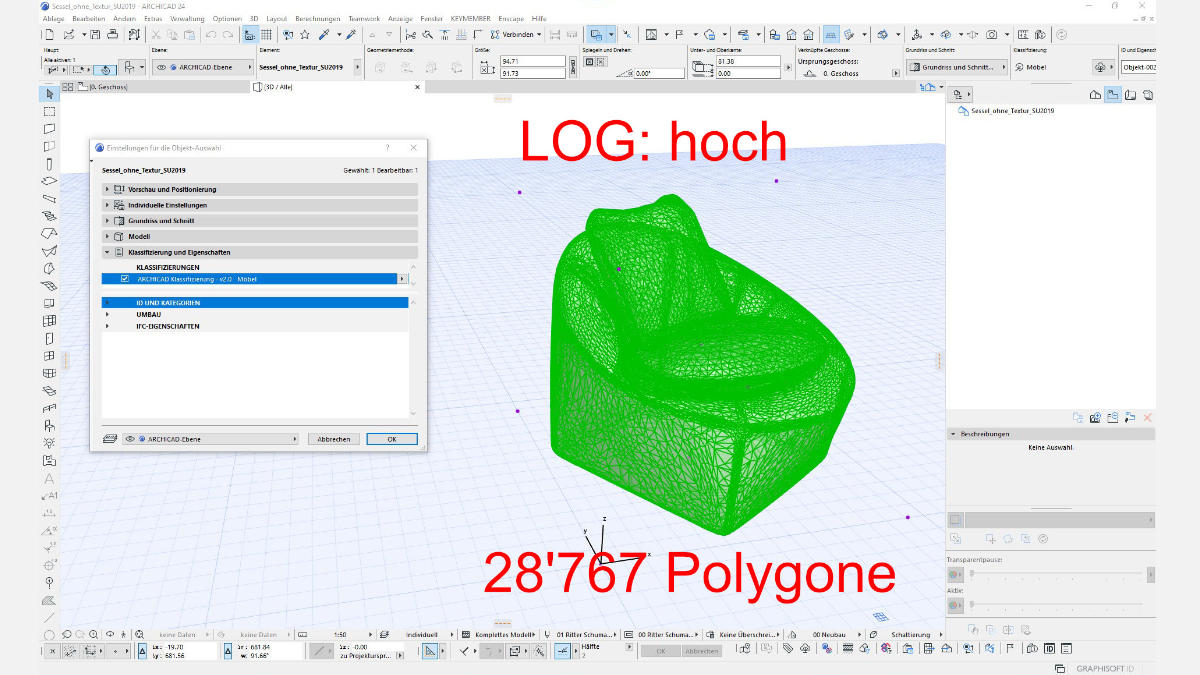

Bild 2 zeigt das 3D-Modell eines Sessels. Er wurde sehr hoch detailliert gebaut und besteht demnach aus vielen Polygonen. Allerdings besitzt er so gut wie keinen Informationsgehalt.
LOG hoch, LOI niedrig

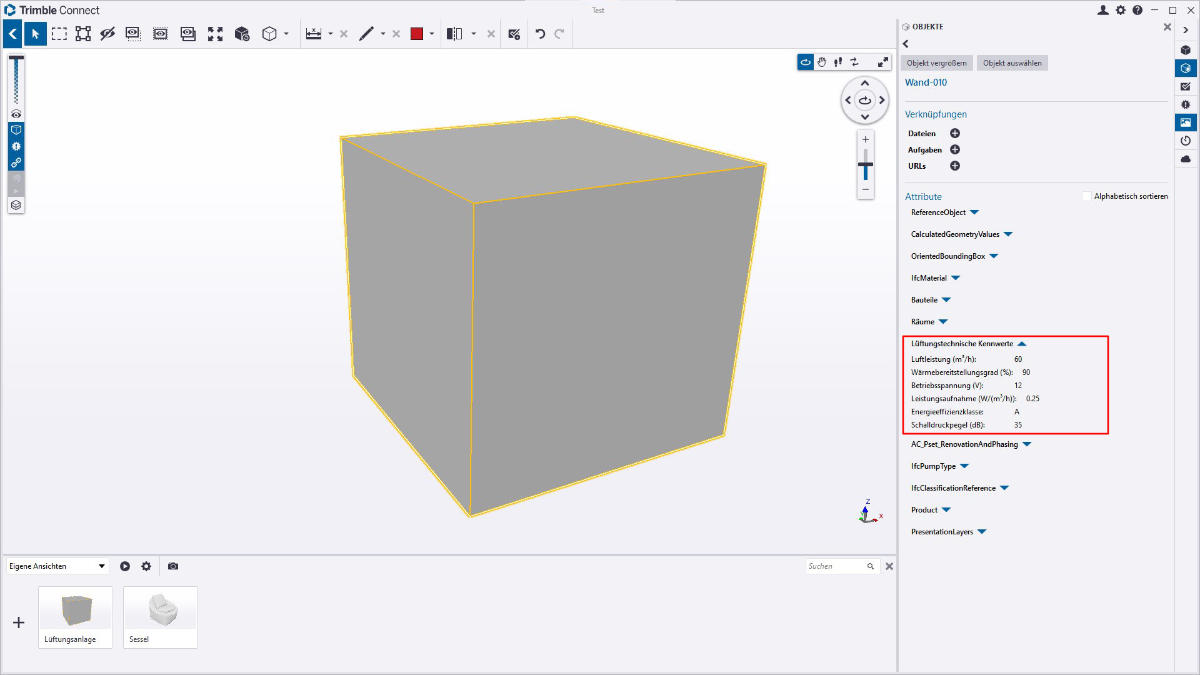

Auf Bild 3 werden die Informationen der Lüftungsanlage in Trimble Connect dargestellt. Das IFC-Dateiformat erlaubt den Transfer aller zuvor eingepflegten informationen.

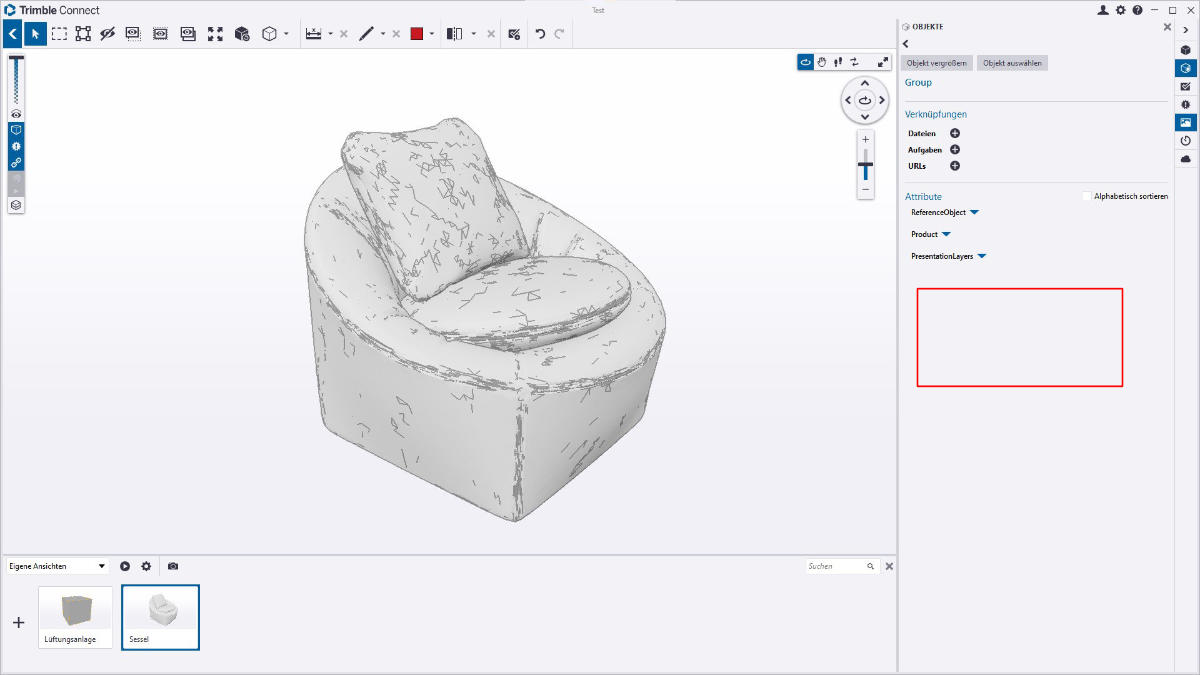

Auf Bild 4 ist ersichtlich, dass praktisch keinerlei Informationen über den Sessel vorhanden sind. Das hier verwendete SKP-Dateiformat (SketchUp) kann keine relevanten Informationen transportieren.
Generell lassen sich unterschiedliche 3D-Modelle bzw. Dateiformate miteinander kombinieren. Geht es jedoch um Informationen, die über die reine Geometrie hinausgehen, kommt man um IFC nicht herum. BIM kommt generell nicht ohne IFC aus.
